隨著汽車照明技術的發展，車燈從單一照明工具向智能化、交互式和安全性發展，成為汽車照明行業發展的新趨勢新需求。美芯晟最新推出支持PWM調光和Fault功能的車規級三通道線性照明恒流芯片MTQ6013，主要面對汽車日行燈、尾燈、轉向燈、剎車燈、前格柵燈、LOGO燈等應用。
MTQ6013是一款單顆車規級三通道線性照明恒流芯片，單通道輸出電流可達160mA，三通道并聯時可提供480mA的組合電流能力，滿足AEC-Q100標準、支持模擬調光和PWM調光、具有針對單顆LED短路的故障報錯功能、開路/短路和熱關斷故障的報錯功能。
產品特性
獨立三通道線性電流驅動器：每通道電流高達160mA，并聯電流高達480mA
寬輸入電壓范圍：5V~40V
超低關斷電流：<10uA
電流精度: 通道間電流精度±1.5%，片間電流精度±2.5%
低壓降電壓：
最大壓降400mV/通道@IOUT=60mA
最大壓降900mV/通道@IOUT=150mA
單通道獨立的PWM調光
輸出電流上升/下降沿控制技術，無EMI問題
芯片可適應緩慢輸入電壓dV/dt（0.5V/min）
具備完善保護與故障報錯功能
符合AEC-Q100認證
技術亮點
完善保護與故障報錯功能
MTQ6013提供完整的診斷功能以滿足汽車級需求，擁有單顆LED短路故障報錯的FAULT_S引腳和用于報告開路、短路和熱關斷故障的FAULT引腳，雙故障引腳可滿足各種要求和應用條件的故障診斷需求，確保系統可靠穩定地工作。
過溫管理功能

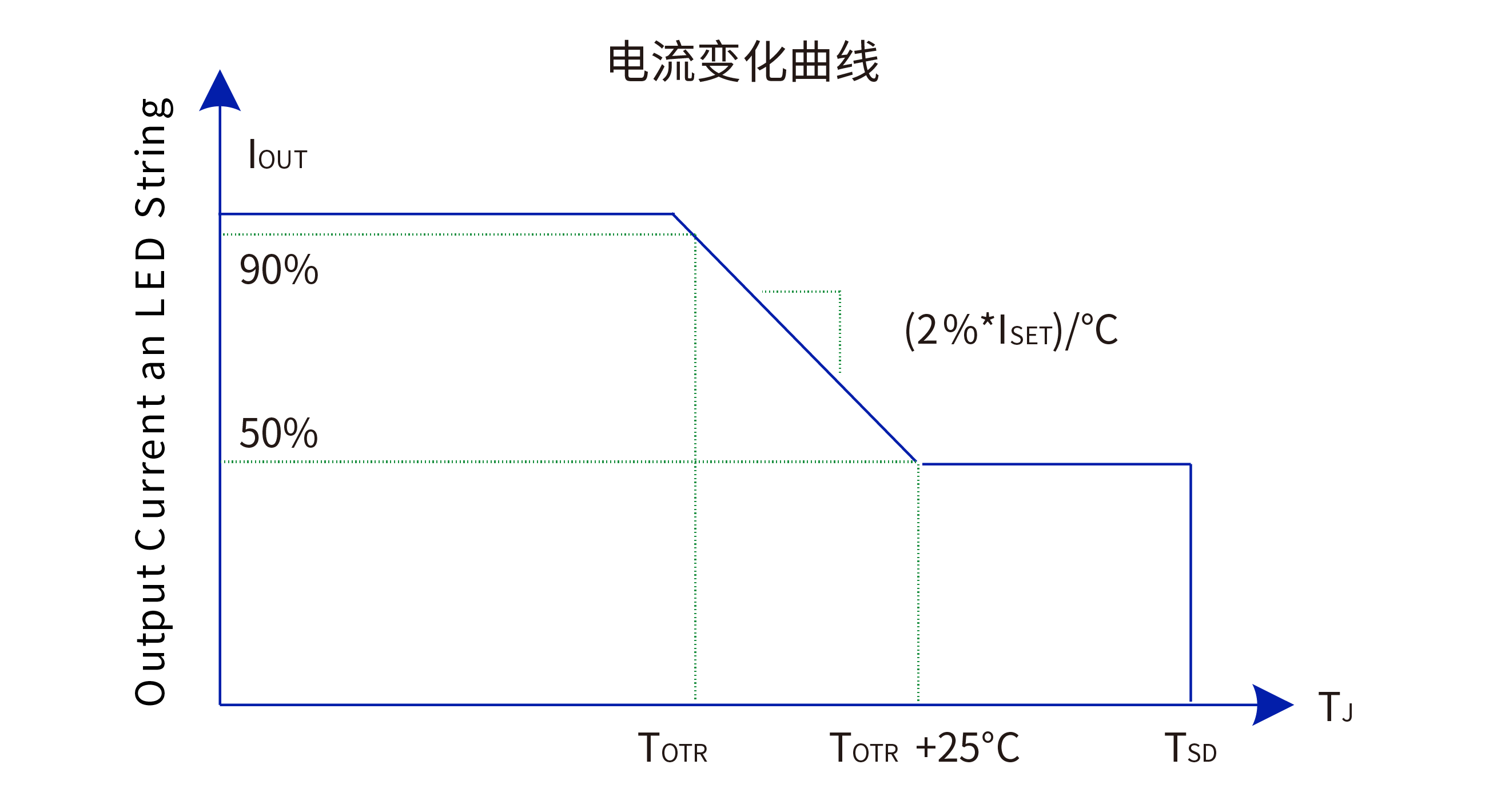

當芯片結溫達到過溫調節閾值TOTR 時，輸出電流以2%/°C*ISET 的速率下降，降為50%*ISET 后，輸出電流維持不變。如果芯片的結溫繼續升高到TSD，停止輸出直至結溫降至TSD-TSD_HYS (TYP)。
● 輸出開路檢測功能
● 輸出短路檢測功能
● FAULT診斷
■ 輸出電流上升、下降無過沖, 卓越EMI特性

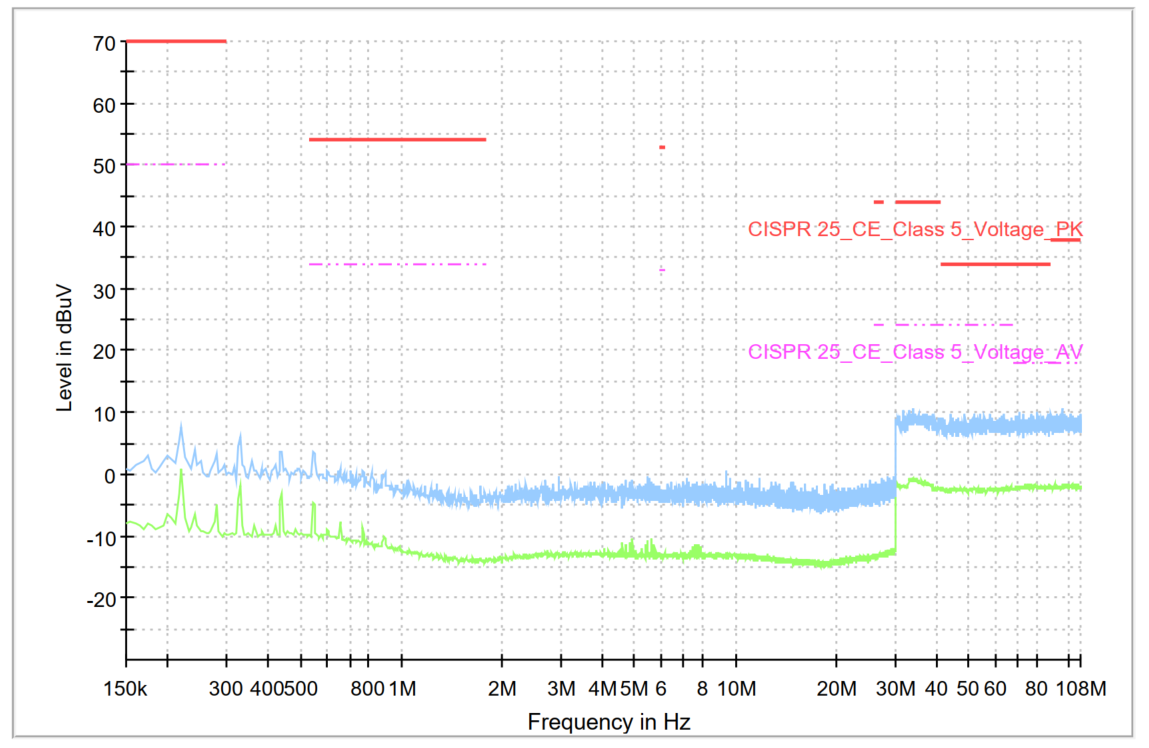

EMC測試結果
*本文提及的測試結果為實驗室條件下得出，實際產品視應用環境和批次差異，可能會存在不同，美芯晟科技保留最終解釋權。
