隨著無線充電技術的成熟，無線充電功能得到廣泛應用普及，從手機、手表、PAD到電動牙刷、電動玩具再到汽車無線充電，無線充電生態系統已然形成。

美芯晟最新推出MT5785，是一款基于磁感應的SoC高集成無線充電接收芯片，集成了無線充電接收功能所需的一切，正向充電功率高達100W，同時具有Tx發射功能，反向充電功率18W。該芯片具有高功率、高性能、高集成度等特點，在國內外均屬于高端芯片，已在榮耀Magic 4 Pro/至臻系列等最新推出的旗艦手機上成功實現量產。

• 輸出功率100W（20V/5A）

• 支持18W反向充電

• 高效率（98.5%），低功耗

• 支持小感量線圈應用

• Q值檢測精度<2%

• 電壓電流采樣精度<1%

• 獨特的過壓保護保證器件可靠運行

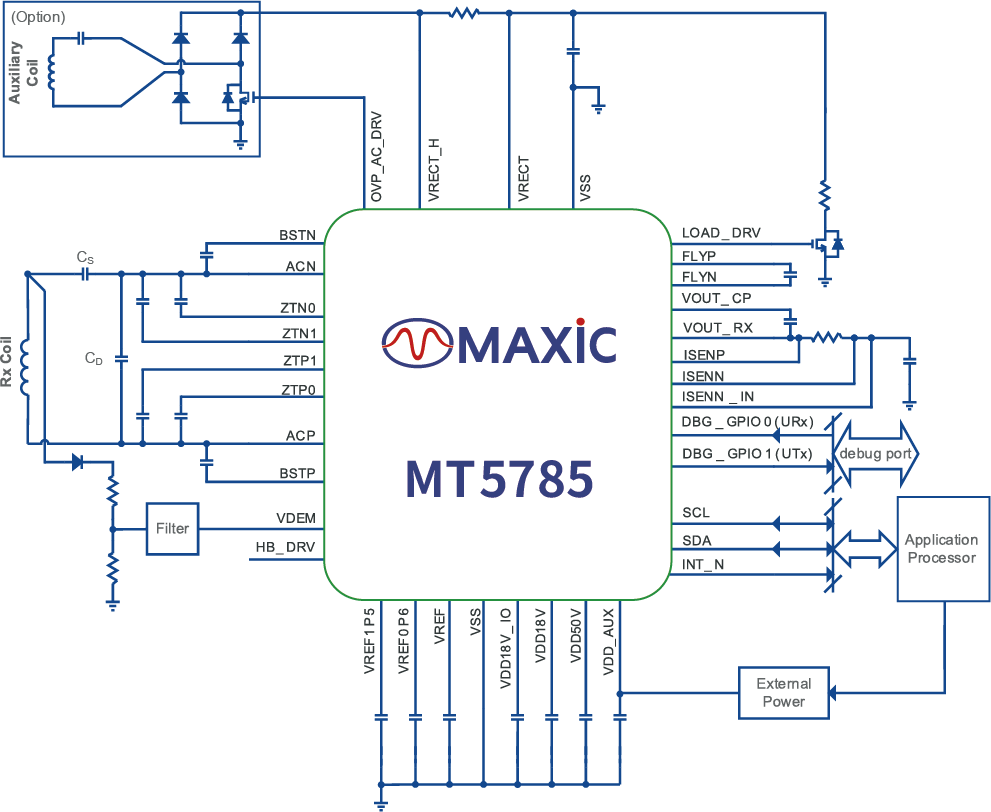

MT5785 典型應用電路圖

• 多項核心專利技術加持，實現更高效率和可靠性

MT5785采用自主研發的穩定可靠的高效橋式整流器技術、半橋啟動電路技術、數字化ASK/FSK解調技術等，解決了高壓大電流應用時充電效率相對較低的問題，將無線充電功率抬升至100W，反向充電功率18W，轉化效率達98.5%，有效提高無線充電的系統功率、效率及可靠性，給用戶帶來更好的使用體驗。

MT5785 AC to DC效率曲線

• 高精確度的異物檢測技術，保證充電的安全性

在大功率（100W）傳輸的應用條件下， 2%的電流誤差就可以造成2W的功率誤差，存在較大的安全風險。MT5785采用高精度低壓差PowerLDO 及正/反向電流檢測技術，通過在芯片中集成高精度、低噪聲的運算放大器與軟件算法相結合，實現了5A電流下，小于0.4%的電流檢測精度，同時采用電容耦合技術進行Q值檢測，保證LC諧振腔在自由震蕩時沒有能量損失，實現以極低的功耗、更精確地檢測到異物，保證了手機等便攜設備在大功率下無線充電的安全性。

• 可靠的過壓保護技術，實現1~100W的全功率段保護


MT5785采用自主研發的可靠過壓保護技術，通過芯片內部電壓/電流傳感器預先對可能造成過壓的異常情況進行檢測和區分，并且根據不同的異常情況做出最合理的響應，能夠同時支持外置電阻泄放和內部整流橋下管主動短路，大幅提高充電過程中用電設備的安全性，實現1~100W的全功率段保護，為大功率應用提供可靠的過壓保護。

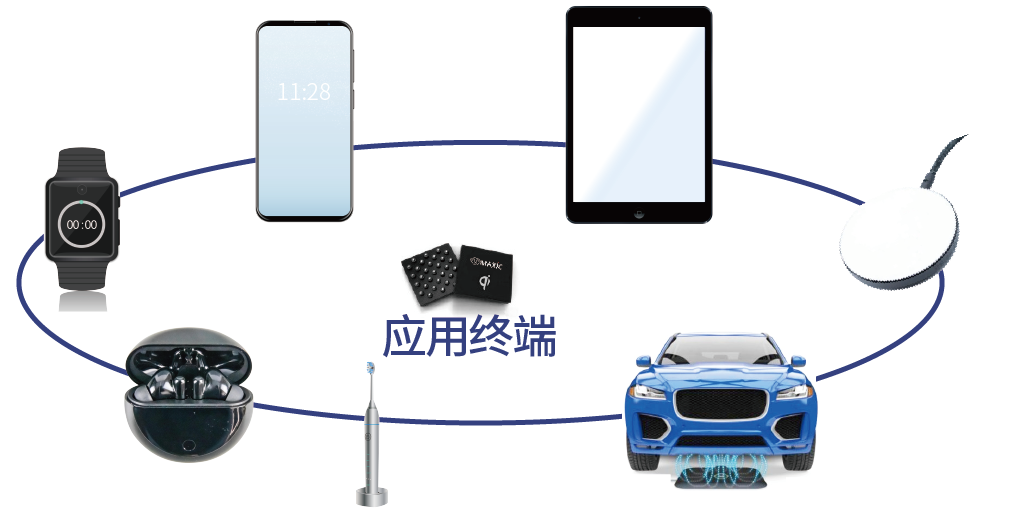

 美芯晟無線充電芯片應用終端

美芯晟無線充電芯片覆蓋不同功率等級（1W~100W）、不同封裝形式（WLCSP、QFN、FCQFN）和不同的數據存儲形式（OTP、MTP、FLASH），針對不同的終端產品應用，都有針對性的芯片方案，產品豐富度在業內領先。

美芯晟無線充電芯片發展歷程

美芯晟科技將繼續奮斗，自主研發高質量芯片激發創新活力，提升國產無線充電芯片的國際影響力，同時，在現有的基礎上對產品進行優化升級和迭代創新，為客戶提供更多滿意的產品。
