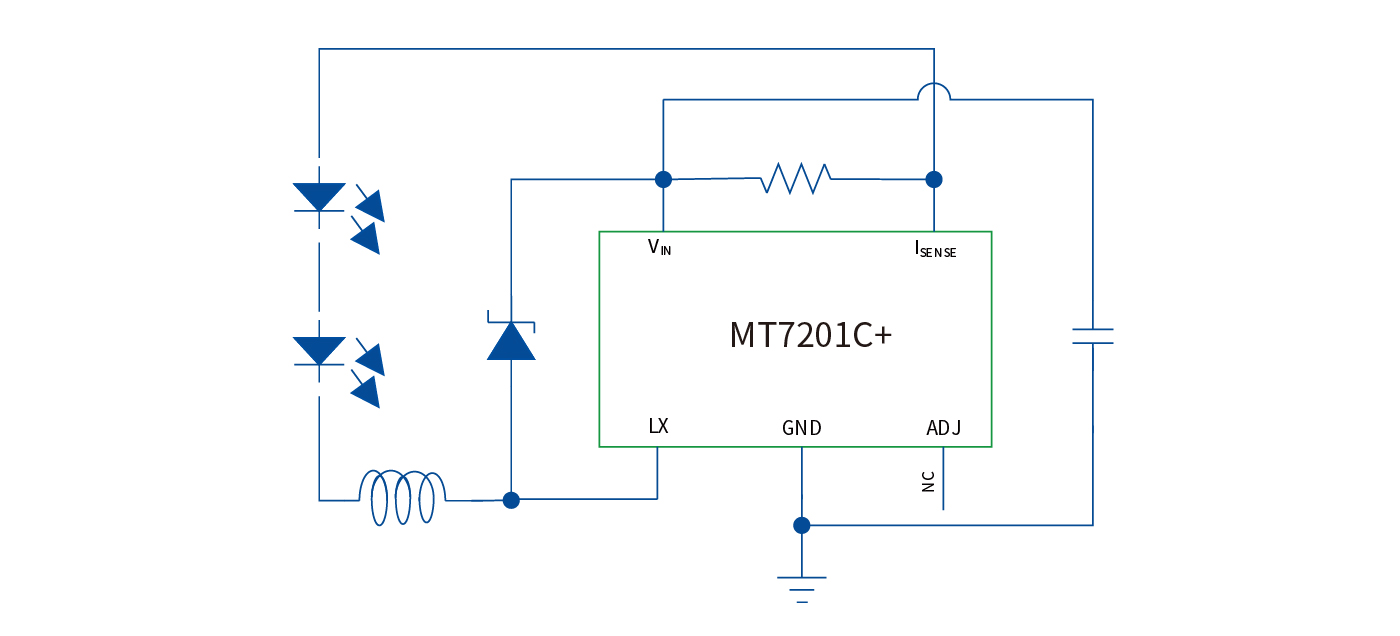

MT7201C+是一款連續導通模式的降壓型LED恒流驅動芯片。在輸入電壓高于LED電壓時，能有效地驅動一顆或多顆串聯的LED。MT7201C+支持6V~50V的輸入電壓，輸出電流可調，最高可達1.2A。

MT7201C+內置功率開關管和一個高端電流檢測電路，可通過外部電阻設置LED平均電流，并通過ADJ引腳接收模擬調光和PWM調光信號。芯片內置PWM濾波電路，該電路能通過控制電流的上升沿從而實現軟啟動。軟啟動的時間可通過在ADJ引腳與地之間增加一個外部電容來延長。當ADJ引腳電壓低于0.2V時，功率開關管截止，MT7201C+將進入極低工作電流的待機狀態。

• 極少的外圍器件

• 高達1.2A的恒電流輸出

• 單一引腳實現開/關、模擬調光和PWM調光

• 內含PWM濾波器

• 降低EMI的抖頻技術

• 效率高達97%

• 寬輸入電壓范圍：6V~50V

• 最大1MHz開關頻率

• LED開路保護

• 輸出電流精度：±5%

• SOT89-5封裝
